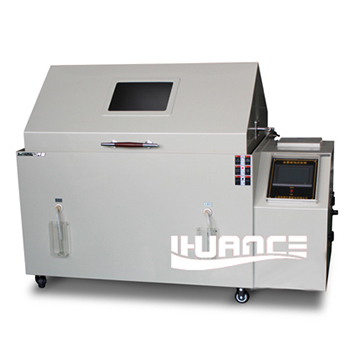

鹽霧試驗箱是一種主要利用鹽霧試驗設備所創造的人工模擬鹽霧環境條件來考核產品或金屬材料耐腐蝕性能的環境試驗。

　　鹽霧試驗箱箱體結構

　　整體模壓經高溫焊接而成、耐腐蝕、易清潔、無泄露現象。

　　塔式噴霧系統，并裝有鹽液過濾系統，無結晶噴嘴，鹽霧分布均勻，沉降量自由調整。

　　箱蓋采用透明材料可清楚看到箱內測試物品和噴霧狀況。

　　箱蓋和箱體之間采用水密封結構，無鹽霧溢出。

　　線路控制板及其它元氣件均固定在便于檢查和維護的位置，采用門鎖開啟式邊蓋門，不僅美觀，而且方便維護。

　　鹽霧試驗箱內部結構

　　1、噴霧裝置：塔式噴霧器，內藏玻璃噴頭，噴霧由塔管引導再經錐型分散，均勻分散后彌漫到整個試驗室內部;

　　2、噴霧量大小調節：調高噴塔上的錐形分散器噴霧量增加，調低則噴霧量減少;

　　3、收集器：噴嘴所噴出的細霧，以自由落體方式沉降，內置一個或數個表面積80cm2的漏斗杯收集鹽霧，凝結成水后由導管流至箱體外部的計量筒內;

　　4、加熱水槽：水槽附著于試驗室底部，用于裝水加溫保持試驗室溫度平穩;

　　5、置物架：由塑鋼制成，單根承重不超過2kg，如分散放置可承受10kg以內的重量，置物架兩旁有二排圓孔，是放置置物棒以垂直面分15度，30度角用。

　　鹽霧試驗箱外部結構

　　1、試驗箱蓋：屋頂式斜角110度透視蓋，可清晰觀察到室內試驗狀況;

　　2、隔絕水槽：利用水密封箱蓋，避免鹽霧外泄;

　　3、計量筒：收集每次試驗的噴霧量，每次50ml為最高刻度;

　　4、飽和空氣桶：置于控制箱底部，采用SUS#304不銹鋼板制成，起到過濾、加溫、加濕的作用，使凈化空氣達到飽和溫度和濕度后至噴嘴噴霧,飽和器具有自動補水功能;

　　5、調壓閥：手動調節進氣壓力及噴霧壓力。進氣壓力控制在0.3mPa;噴霧壓力控制在0.07-0.17mPa。(上述壓力已在出廠前調整好，一般情況下用戶勿需再調節)

　　6、壓力表：壓力表指針所顯示的壓力是空氣飽和空氣桶傳達噴嘴噴霧時的壓力;

　　7、補水箱：自動或手動補充飽和桶用水;

　　8、排霧管：直徑50的PVC硬塑料管，鹽霧試驗箱工作時瀉出由噴霧造成的壓力，以及箱體內多余的水也由此溢出。
